Description:

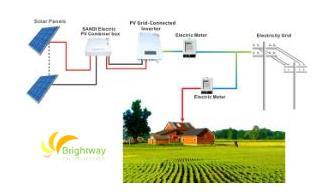

Le système d'alimentation connecté au réseau PV comprend des modules PV, un onduleur connecté au réseau, un compteur et une carte de commutation d'alimentation.
Les modules PV convertissent l'énergie solaire en puissance DC, puis l'onduleur connecté au réseau la puissance CC en puissance AC d'onde sinusoïdale qui a la même fréquence et la même phase avec la tension du réseau.
L'alimentation électrique AC dans le réseau en partie et les autres pouvoirs fournissent les charges locales.
Caractéristiques:
1. Améliorer l'efficacité du système plus haut
2. Efficacité de conversion élevée
3. TECHNOLOGIE AVANCÉE POUR LE SUIRAGE POWER POWERS (MPPT) (> 97%) Efficacité MPPT
4. Plage de tension d'entrée large
5. Fiabilité élevée en raison de la fonction de protection compltte
6. Interfaces de communication puissantes
7. Fonctionnement et installation faciles
8. Écran LCD multilingue facile à définir
9. Paramètres de protection / fonctionnement réglables
Indicateurs techniques:
Modèle | BWI-GT25K | BWI-GT30K | |
Entrée CC | Gamme de tension MPPT | DC200 ~ 820V | |
Max. Tension de courant continu | 850VDC | ||
Tension CC nominale | 620 V | ||
Tension de démarrage | 400 V | ||
Tension de circuit ouvert du tableau PV recommandé | 620 V | ||
Système de contrôle | MPPT | ||
Nombre de tracker MPPT | 1/2 | ||
Sortie CA | Puissance de sortie nominale | 25KW | 30 kW |
Tension de grille à taux | AC380V (tension de la grille) | ||
Gamme de tension de grille | AC 342 ~ 418V (3 phases) | ||
Fréquence de grille normale | 50 / 60Hz (fréquence de grille) | ||
Phases | Fil de phase 4 | ||
Facteur de puissance | > 0,95 | ||
THD actuel | À la puissance nominale et dans l'onde sinusoïdale <5% | ||
Système de contrôle | PWM | ||
Anti-îlot | ≤0,5 sec | ||
Surcharge de sortie | 100% | ||
Max. Efficacité | 98% | ||
Efficacité euro | 96,4% | ||
Structure | Classe de protection | IP65 | |
Circuit de refroidissement | Refroidissement naturel | ||
Bruit | <50 dB | ||
Interfaces de données | RS232C / RS485 externe | ||
Module Web (option) | RS232C à TCP / IP | ||
Afficher | LCD | ||
Dimensions (w * h * d) | 450 * 640 * 700 mm | 450 * 640 * 700 mm | |
Poids | 97 kg | 110 kg | |
Protection | Onduleur | Surprise d'entrée, court-circuit de sortie, surchauffe, Sortie du composant DC. | |
Grille | Anti-île, sur / sous tension de grille, sur / sous la fréquence de la grille. | ||
Environnement | Environnement | Pas de gaz de corrosion, de gaz inflammable, de brume de pétrole, de poussière, etc. | |
Température de fonctionnement | -10 ° C ~ 40 ° C (50 ° C) | ||
Température stockée | -20 ° C ~ 65 ° C | ||
Humidité relative | 0 ~ 100% (ne pas mouiller avec la rosée) | ||
