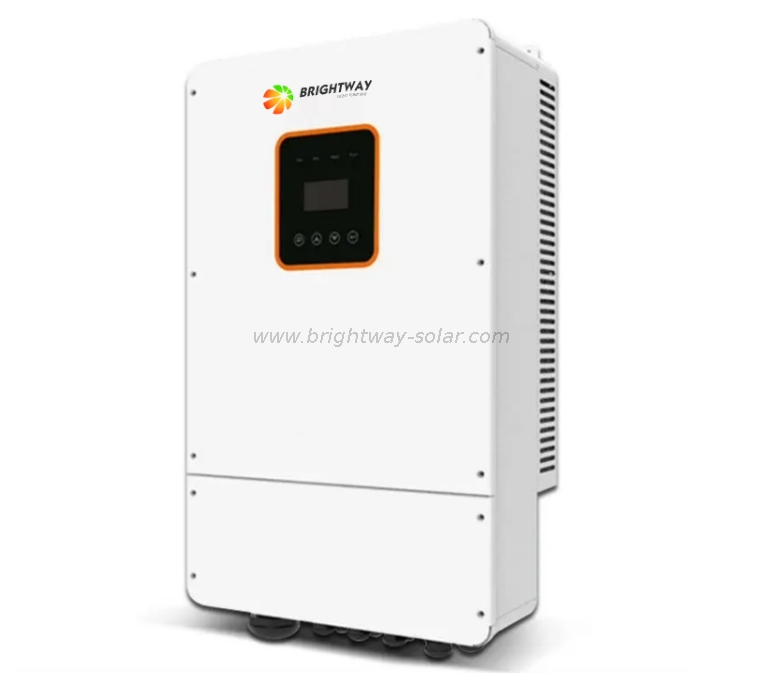

Bwr5klna
Brightway
Poussée par le concept à faible teneur en carbone et soutenu par le bord concurrentiel de la technologie de stockage d'énergie, l'application commerciale du système de stockage de photovoltaïque plus d'énergie (PV + ESS) devrait être réalisée progressivement dans les régions développées. Les solutions système hybrides résidentielles de {T1]} sont conçues pour exécuter rapidement les commandes de répartition du système de gestion d'énergie (EMS). Ces solutions synergisent de manière transparente avec les installations PV sur le toit, fabriquant un système d'alimentation intelligent et convivial qui améliore la sécurité électrique. Le système Brightway est méticuleusement conçu pour fonctionner en harmonie avec le réseau électrique, garantissant aux utilisateurs une alimentation ininterrompue à tout moment.
| Modèle | Bwr5klna | Bwr6klna | Bwr8klna | Bwr10klna |
| Entrée PV | ||||
| Max. Power (KW) | 7,5 kW | 9kw | 12 kW | 13KW |
| Plage de tension MPPT (V) | 120 - 500V | |||
| Max. Tension CC (V) | 500 V | |||
| Courant max.input du seul MPPT (A) | 12A | |||
| MPPT Tracker / Strings | 4/2 | |||
| Sortie CA | ||||
| Power de sortie nominale (KVA) | 5kva | 6kva | 8kva | 10kva |
| Max. courant de sortie (a) | 24a | 28.8a | 38.3a | 47.8a |
| Tension de sortie CA (V) | 120/240 (phase divisée), 208 (2/3 phase), 230 (monophasé) | |||
| Fréquence (Hz) | 50 / 60Hz | |||
| Facteur de puissance | 0,8leading… 0,8lagging | |||
| Thdi | <3% | |||
| Topologie de sortie AC | Phase divisée, 2/3 phase, monophasé | |||
| Batterie | ||||
| Plage de tension de la batterie (V) | 40V ~ 58V | |||
| Max. tension de charge (v) | 58v | |||
| Max. Courant de charge / décharge (a) | 120A / 120A | 135a / 135a | 190a / 190a | 210A / 210A |
| Type de batterie | Lithium / plomb-acide | |||
| Communication | Can, RS485 | |||
| Sortie EPS | ||||
| Power nominal (KVA) | 5kva | 6kva | 8kva | 10kva |
| Tension de sortie nominale (V) | 120/240 (phase divisée), 208 (2/3 phase), 230 (monophasé) | |||
| Courant de sortie nominal (A) | 24a | 28.8a | 38.3a | 47.8a |
| Fréquence nominale (HZ) | 50 / 60Hz | |||
| Temps de commutation automatique (MS) | ＜ 20 ms | |||
| Sortie thdu | <2% | |||
| Capacité de surcharge | 125%, 60/150%, 1 | |||
| Données générales | ||||
| Efficacité maximale | ≥98,2% | |||
| Efficacité nord-américaine | ≥97,2% | |||
| Protection entrant | IP65 / NEMA 3R | |||
| Émission de bruit (DB) | <25 dB | <29 dB | <29 dB | <29 dB |
| Refroidissement | Naturel | |||
| Température de fonctionnement | .-25 ℃ ~ 60 ℃ | |||
| Humidité relative | 0-95% （Non-condensage） | |||
| Altitude | 2 000 m (> 2 000 derniers) | |||
| Poids (kg) | 41 kg | |||
| Dimensions w * d * h (mm) | 430 * 220 * 710 mm | |||
| Transformateur d'isolement | Non | |||
| Auto-consommation (w) | <3W | |||
| Affichage et communication | ||||
| Afficher | LCD, écran tactile | |||
| Interface: rs485 / wifi / 4g / Can / DRM | Oui | |||
| Norme de sécurité | UL1741SA Toutes les options, UL1699B, CSA 22.2 | |||
| EMC | FCC Partie 15, classe B | |||
| Survolet | IEEE 1547, IEEE 2030.5, Hawaii Règle 14H, règle 21 Phase I, II, III, NRS | |||
